Система видеомониторинга газораспределительной станции (ГРС)

Предложенное техническое решение базируется на системе промышленного телевидения GIT-Video (производство ООО «ГИТ»), которая успешно прошла отраслевые испытания в ПАО «Газпром» и внесена в Единый Реестр оборудования, разрешенного к применению на объектах ПАО.

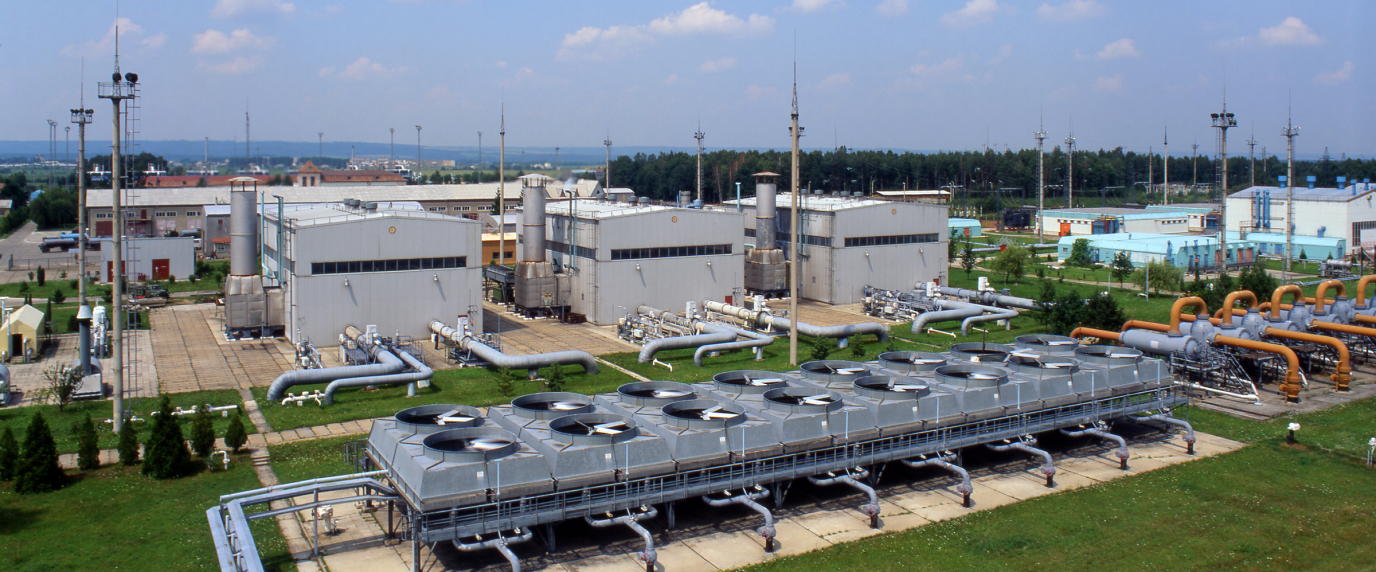

Газораспределительная станция (ГРС) является основным объектом в системе магистральных газопроводов, функцией которой является понижение давления газа в трубопроводе и его подготовка для потребителя. Современные ГРС - сложные, высокоавтоматизированные и энергоемкие объекты зачастую без постоянного присутствия персонала. К технологическому оборудованию ГРС предъявляются повышенные требования по надежности и безопасности энергоснабжения потребителей газом, промышленной безопасности как взрывопожароопасному промышленному объекту. Особую опасность представляют хранилища одоранта, утечка которого может представлять опасность для персонала и гражданского населения.

Современные ГРС оснащены мощной автоматизированной системой управления, позволяющей удаленному диспетчеру принимать решения исходя из показаний датчиков и приборов. В последнее время все чаще в дополнение к системе АСУТП устанавливается система видеомониторинга, позволяющая диспетчеру в отсутствие персонала на объекте обеспечить визуальный контроль за техническим состоянием объектов.

Видеомониторинг во взаимосвязи с технологическими процессами ГРС на базе оборудования GIT-Video

Схема 1. Основные здания и сооружения на территории ГРС

Строения и здания на Схеме 1:

1. блок-здание ГРС;
2. блок подготовки теплоносителя с операторной и бытовыми помещениями;
3. площадка приема, хранения и выдачи одоранта;
4. мачта прожекторная.

Предлагаемый типовой проект видемониторинга за ГРС привязан непосредственно к технологическому процессу:

1. В Технологическом отсеке (Строение 1 на Схеме 1) установлены четыре камеры GEX GDF РоЕ во взрывозащищенном исполнении (камеры 1-4 на Схеме 2). Они обеспечивают визуальный контроль за отдельными узлами установки редуцирования газа, узлом расхода газа.

Схема 2. Расстановка видеокамер в Технологическом отсеке

2. В Блоке подготовки теплоносителя (Строение 2 на Схеме 1) установлены две камеры GEX GDF РоЕ во взрывозащищенном исполнении (камеры 5 и 6 на Схеме 3), обеспечивающие визуальный контроль за состоянием подогревателей газа, предназначенные для нагрева и автоматического поддержания заданной температуры газа перед его дросселированием на газораспределительных станциях. Камеры позволяют определить визуально положение запорной арматуры и следить за работой блока управления подогревателя.

Схема 3. Расстановка видеокамер в Блоке подготовки теплоносителя и Операторной

3. Перед подачей потребителю осуществляется одоризация газа, в соответствии с требованием ГОСТ 5542-2014, минуя основные блоки ГРС. Установленные обзорные камеры GEX GDF РоЕ (камеры 7 и 8 на Схеме 1) позволяют визуально контролировать процесс перекачки («передавливания») одоранта в емкости.
4. Газораспределительная станция должна размещаться за пределами перспективной застройки населенного пункта согласно строительным нормам. Для мониторинга действий персонала, а также для контроля развития возможных нештатных ситуаций, на территории ГРС и у входной-выходной группы по площадке ГРС установлены камеры GEX GDF РоЕ (камеры 9-12 на Схеме 1).
5. Для мониторинга действий персонала в Операторной установлена одна купольная камера GDF HDIP LCS (камера 13 на Схеме 3).
6. Шкаф с видеорегистратором, локальным АРМом и источником бесперебойного питания установлен в Операторной (см. Схему 3). Кроме локального АРМ, система предоставляет функцию удаленного АРМa, работающего по каналам связи Ethernet с ограниченной пропускной способностью (от 256 кБит/с).
7. Система видеомониторинга имеет возможность (опционально) интеграции с локальной АСУ ТП или системой пожарной сигнализации для оперативного открытия «тревожного» окна на мониторе или видеостене удаленного диспетчерского центра.

Преимущества типового проектного решения GIT-Video для ГРС

Преимущество данного проектного решения для ГРС на оборудовании GIT-Video и камерах серии GEX GDF РоЕ+ заключается в отсутствии необходимости прокладки по площадке оптических кабелей связи, что значительно снижает стоимость монтажа оборудования и сокращает себестоимость обслуживания. При этом необходимо учитывать ограничение для интерфейса Ethernet (100 м), что для площадок ГРС, как правило, не представляет проблему.

При необходимости, в едином территориальном диспетчерском центре возможно создать интегрированную видеостену, на которую выводятся «тревожные» окна со всех удаленных объектов, за которыми ведется наблюдение. Для управления переключением трансляции изображений с разных объектов можно применить специальный джойстик, входящий в линейку оборудования GIT-Video.

В случае отсутствия на объекте Ethernet подключения к РСПД ПАО «Газпром», возможно подключение системы через сети WiMax либо иные, разрешенные для использования в ПАО сети беспроводного доступа.
