Универсальный комплекс внутриобъектовой громкоговорящей связи газокомпрессорной службы

Универсальный комплекс внутриобъектовой громкоговорящей связи газокомпрессорной службы

Универсальный комплекс внутриобъектовой громкоговорящей связи построен на базе оборудования GIT-Comm. В штатной ситуации комплекс служит для управления технологическим процессом, а в экстренной — для управления работой по устранению внештатных ситуаций.

Основные задачи проекта:

  • обеспечение взрывопожароопасных объектов качественной, быстрореагирующей системой двусторонней громкоговорящей связи и поисковой системой, что позволяет предотвращать аварийные ситуации и сохранять материальные ценности, природные ресурсы и человеческие жизни;
  • экономия денежных средств на создание отдельной системы оповещения.

Описание схемы:

Газокомпрессорная служба (ГКС), как структурное подразделение Линейно-производственного управления магистральных газопроводов (ЛПУ МГ), организуется на базе одной или нескольких компрессорных станций, независимо от числа установленных газоперекачивающих агрегатов, и базируется на территории, называемой промышленной площадкой.

Компрессорная станция включает следующие объекты, системы и сооружения:

Основные системы:

  • установка очистки технологического газа;
  • газоперекачивающие агрегаты;
  • установка подготовки топливного, пускового, импульсного газа;
  • установка охлаждения технологического газа;
  • станция электрохимической защиты;
  • узел подключения (камеры запуска и приема очистительного устройства, одоризационная установка, установка хранения и подачи метанола и т.п.).

Вспомогательные системы:

  • система пускового воздуха с компрессорами и баллонами;
  • маслохозяйство;
  • водозабор, насосная, электроподстанция;
  • ГРС;
  • механическая мастерская.

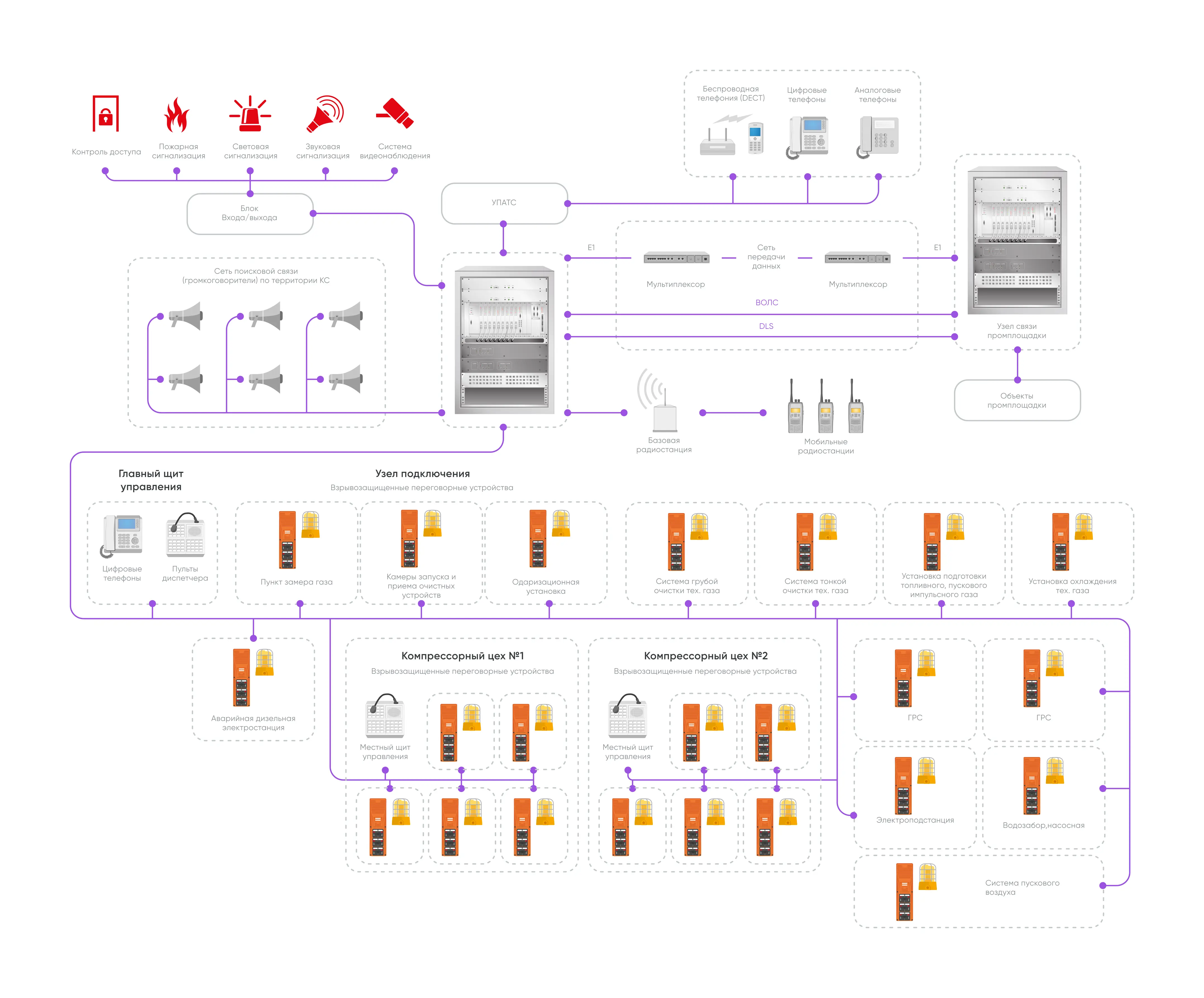

Принципы организации и функционирования комплекса связи

В помещении главного щита управления (ГЩУ) компрессорной станции устанавливается настольный диспетчерский пульт. Он применяется для организации рабочего места старшего диспетчера. При необходимости к диспетчерскому пульту можно подключить телефонную гарнитуру на гибком шнуре длиной 3 м. Клавиатура пульта может быть расширена до 112 клавиш. Как правило, один блок клавиатуры (16 клавиш) программируется для организации прямых связей, второй используется для набора номера и выхода на телефонную сеть.

Старший инженер по эксплуатации и сменный инженер для передачи оперативной информации персоналу, находящемуся в машинном зале и зале нагнетателей, могут использовать как пульты, которые устанавливаются на местных щитах управления (МЩУ), так и переговорные устройства, установленные в машинном зале и зале нагнетателей.

Начальник КС, при необходимости, может позвонить с телефонного аппарата в своем рабочем кабинете на любой диспетчерский пульт или переговорное устройство.

Машинисты и операторы КС для двусторонней симплексной/дуплексной оперативной связи используют всепогодные переговорные устройства (ПУ) во взрывозащищенном исполнении с функциональными клавишами с двойным разворотом (на две связи) и номеронаборником. Благодаря своей модульной структуре в одном переговорном устройстве может быть реализовано от 2 до 6 прямых связей с другими переговорными устройствами. Блок номеронаборника позволяет организовать фактически неограниченное количество таких связей.

В переговорные устройства могут быть встроены усилители 25 Вт для внешних рупорных громкоговорителей. Кроме того, к ПУ можно подключить проблесковую лампу, которая сигнализирует о приходе вызова на ПУ, что очень важно в помещениях с высоким уровнем шума.

Переговорные устройства (ПУ) устанавливаются у каждого газоперекачивающего агрегата (ГПА) и обеспечивают симплексную/дуплексную связь со всеми службами промышленной площадки. Также ПУ этого типа устанавливаются на площадках установки очистки технологического газа, установки подготовки топливного, пускового, импульсного газа, установки охлаждения технологического газа, камер приема и запуска очистительных устройств, пунктах замера расхода газа, маслохозяйства, ГРС, ГРП и т.д., то есть рядом с теми объектами, на которых есть вероятность утечки газа.

На вспомогательных объектах КС, таких как электроподстанция, насосные станции и т.д., где нет угрозы взрыва, можно устанавливать погодозащищенные ПУ. На каждом переговорном устройстве одна из связей предназначена для вызова диспетчера, вторая — для вызова группы абонентов, в которую входит переговорное устройство.
